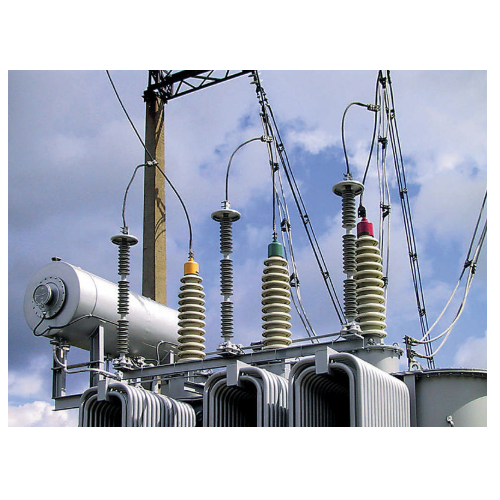

Power Transformer testing complete detail

Introduction:

ट्रांसफार्मर के प्रदर्शन के अनुरूप करने के लिए ट्रांसफार्मर पर विभिन्न परीक्षण आवश्यक हैं।

मुख्य रूप से ट्रांसफार्मर को भेजने से पहले निर्माता द्वारा मुख्य रूप से दो प्रकार के ट्रांसफार्मर लगाए जाते हैं

(1) Type test of transformer and

(2) Routine test.

इसके अलावा कुछ अन्य परीक्षण भी उपभोक्ता द्वारा कमीशन से पहले और समय-समय पर अपने जीवन भर नियमित और आपातकालीन आधार पर किए जाते हैं।


 ट्रांसफार्मर परीक्षण मुख्य रूप से वर्गीकृतहै

Transformer Tests done by Manufacturer

(A) Routine Tests

(B)Type Tests

Transformer Tests done at Site

(D) Pre Commissioning Tests

(E) Periodic/Condition Monitoring Tests

(F) Emergency Tests

(A) Routine tests:

ट्रांसफार्मर का एक रूटीन परीक्षण मुख्य रूप से एक उत्पादन में व्यक्तिगत इकाई के परिचालन प्रदर्शन की पुष्टि करने के लिए है। निर्मित प्रत्येक इकाई पर नियमित परीक्षण किए जाते हैं।

All transformers are subjected to the following Routine tests:

§ Insulation resistance Test.

§ Winding resistance Test.

§ Turns Ration / Voltage ratio Test

§ Polarity / Vector group Test.

§ No-load losses and current Test.

§ Short-circuit impedance and load loss Test.

§ Continuity Test

§ Magnetizing Current Test

§ Magnetic Balance Test

§ High Voltage Test.

§ Dielectric tests

§ Separate source AC voltage.

§ Induced overvoltage.

§ Lightning impulse tests.

§ Test on On-load tap changers, where appropriate.

(B) Type tests

प्रकार परीक्षण एक ट्रांसफार्मर पर किए गए परीक्षण हैं जो अन्य ट्रांसफार्मर के प्रतिनिधि हैं जो यह प्रदर्शित करते हैं कि वे नियमित परीक्षणों द्वारा कवर नहीं की गई निर्दिष्ट आवश्यकताओं का अनुपालन करते हैं:

§ Temperature rise test (IEC 60076-2).

§ Dielectric type tests (IEC 60076-3).

(C) Special tests

विशेष परीक्षण परीक्षण, दिनचर्या या प्रकार परीक्षण के अलावा, निर्माता और क्रेता के बीच सहमति है।

§ Dielectric special tests.

§ Zero-sequence impedance on three-phase transformers.

§ Short-circuit test.

§ Harmonics on the no-load current.

§ Power taken by fan and oil-pump motors.

§ Determination of sound levels.

§ Determination of capacitances between windings and earth, and between windings.

§ Determination of transient voltage transfer between windings.

§ Tests intended to be repeated in the field to confirm no damage during shipment, for example frequency response analysis (FRA).

(D) Pre commissioning Tests

ट्रांसफार्मर को साइट पर कमीशन करने से पहले किए गए परीक्षण को ट्रांसफार्मर का पूर्व कमीशन परीक्षण कहा जाता है। ये परीक्षण स्थापना के बाद ट्रांसफार्मर की स्थिति का आकलन करने और कारखाने परीक्षण रिपोर्ट के साथ सभी कम वोल्टेज परीक्षणों के परीक्षण परिणामों की तुलना करने के लिए किए जाते हैं।

§ All transformers are subjected to the following Pre commissioning tests:

§ IR value of transformer and cables

§ Winding Resistance

§ Transformer Turns Ratio

§ Polarity Test

§ Magnetizing Current

§ Vector Group

§ Magnetic Balance

§ Bushing & Winding Tan Delta (HV )

§ Protective relay testing

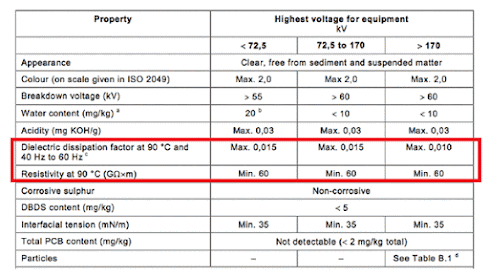

§ Transformer oil testing

§ Hipot test

ऊपर वीडियो में देखें पूरा डिटेल

Transformer testing Detail

 मुख्य रूप से ट्रांसफार्मर को भेजने से पहले निर्माता द्वारा मुख्य रूप से दो प्रकार के ट्रांसफार्मर लगाए जाते हैं। इसके अलावा कुछ अन्य परीक्षण भी उपभोक्ता द्वारा कमीशन से पहले साइट पर किए जाते हैं और समय-समय पर अपने जीवन भर नियमित और आपातकालीन आधार पर किए जाते हैं।

ट्रांसफार्मर परीक्षण मुख्य रूप से वर्गीकृत है

§ Transformer Tests done by Manufacturer

§ (A) Routine Tests

§ (B)Type Tests

§ (C) Special Tests

§ Transformer Tests done at Site

§ (D) Pre Commissioning Tests

§ (E) Periodic/Condition Monitoring Tests

§ (F) Emergency Tests

(A) Routine tests:

A Routine test of transformer is mainly for confirming operational performance of individual unit in a production lot. Routine tests are carried out on every unit manufactured.

All transformers are subjected to the following Routine tests:

§ Insulation resistance Test.

§ Winding resistance Test.

§ Turns Ration / Voltage ratio Test

§ Polarity / Vector group Test.

§ No-load losses and current Test.

§ Short-circuit impedance and load loss Test.

§ Continuity Test

§ Magnetizing Current Test

§ Magnetic Balance Test

§ High Voltage Test.

§ Dielectric tests

§ Separate source AC voltage.

§ Induced overvoltage.

§ Lightning impulse tests.

§ Test on On-load tap changers, where appropriate.

(B) Type tests

§ Temperature rise test (IEC 60076-2).

§ Dielectric type tests (IEC 60076-3).

(C) Special tests

§ Dielectric special tests.

§ Zero-sequence impedance on three-phase transformers.

§ Short-circuit test.

§ Harmonics on the no-load current.

§ Power taken by fan and oil-pump motors.

§ Determination of sound levels.

§ Determination of capacitances between windings and earth, and between windings.

§ Determination of transient voltage transfer between windings.

§ Tests intended to be repeated in the field to confirm no damage during shipment, for example frequency response analysis (FRA).

(D) Pre commissioning Tests

सभी ट्रांसफार्मर निम्नलिखित प्री कमीशन परीक्षणों के अधीन हैं:

§ IR value of transformer and cables

§ Winding Resistance

§ Transformer Turns Ratio

§ Polarity Test

§ Magnetizing Current

§ Vector Group

§ Magnetic Balance

§ Bushing & Winding Tan Delta (HV )

§ Protective relay testing

§ Transformer oil testing

§ Hipot test

सभी विवरण हिंदी में नीचे दिए गए , वीडियो में हैं

ट्रांसफार्मर का प्रकार / transformer types as per interview

TYPES OF TRANSFORMER

ट्रांसफार्मर को निर्माण के प्रकार, शीतलन के प्रकार आदि के आधार पर वर्गीकृत किया जा सकता है।

a) On the basis of construction –

Transformers can be classified into two types –

(i) Core type transformer and (ii) Shell type transformer, which are described below.

(i) Core type transformer

कोर प्रकार के ट्रांसफार्मर में, वाइंडिंग्स आकार में बेलनाकार होते हैं और ऊपर के बाएं भाग में दिखाए गए अनुसार कोर अंगों पर लगाए जाते हैं। दोनों विंडिंग को विभाजित किया गया है और प्रत्येक विंडिंग का आधा हिस्सा प्रत्येक अंग पर रखा गया है। बेलनाकार कॉइल की अलग-अलग परतें होती हैं और प्रत्येक परत एक-दूसरे से अछूती होती है। इन्सुलेशन के लिए कागज, कपड़ा या अभ्रक जैसी सामग्री का उपयोग किया जा सकता है। कम वोल्टेज वाइंडिंग को कोर के पास रखा जाता है, क्योंकि वे इन्सुलेट करना आसान होते हैं।

(ii) Shell type transformer

कॉइल पूर्व वोऊंड हैं और केंद्रीय कोर में माउंटेड हैं या हम कह सकते हैं कि लोहे की कोर घुमावदार के चारों ओर है। पूरा प्रवाह केंद्रीय कोर से होकर गुजरता है और इसे दो भागों में विभाजित किया जाता है। सैंडविच प्रकार की विंडिंग का उपयोग किया जाता है जिसमें प्राथमिक घुमाव माध्यमिक घुमावों द्वारा सैंडविच होते हैं।

(b) On the basis of their purpose –

As a Step up transformer: to increase output/secondary voltage for transmission purpose
As a Step down transformer: to decrease secondary voltage for distribution purpose.

(c) On the basis of type of supply –

Single phase transformer
Three phase transformer

(d) On the basis of their use –

Power transformer: for high voltage transmission purpose.
Distribution transformer: for distribution purpose, generally at lower voltage.
Instrument transformer: For metering & protection purpose such asCurrent transformer (CT)&Potential transformer (PT)

(e)On the basis of cooling methods–

Oil immersed natural air cooled type,
Oil immersed forced air cooled type,
Oil immersed Water cooled type,
Oil immersed Forced oil cooled type,
Air blast type.

सभी विवरण हिंदी में नीचे दिए गए , वीडियो में हैं

ट्रांसफार्मर का रखरखाव Transformer maintenance in Hindi

ट्रांसफार्मर का रखरखाव (Transformer maintenance -PPM)

ट्रांसफार्मर किसी भी बिजली प्रणाली का दिल है। इसलिए निवारक रखरखाव हमेशा लागत प्रभावी और समय की बचत है। ट्रांसफार्मर की कोई भी विफलता संगठन के पूरे कामकाज को बेहद प्रभावित कर सकती है।

Monthly maintenance

1.Cleaning of bushings and external surface of tank
